特别说明：本文旨在还原AI辅助工业设计的流程，过程的建模和渲染，我毕竟已远离工业设计行业太久了，不太专业哈，各位ID大神请留情，轻拍~🥱。

前言

不知道大家记不记得，设计小站做了几期AI辅助CMF设计的文章，其中有一期提到了，AI辅助ID造型设计的，感兴趣的可以回顾一下：# 【AI辅助设计】使用AI进行CMF探索-part3 有伙伴在后台私信我，想深入探索一下这方面的，这期我就尝试聊聊。

Midjourney造型发散

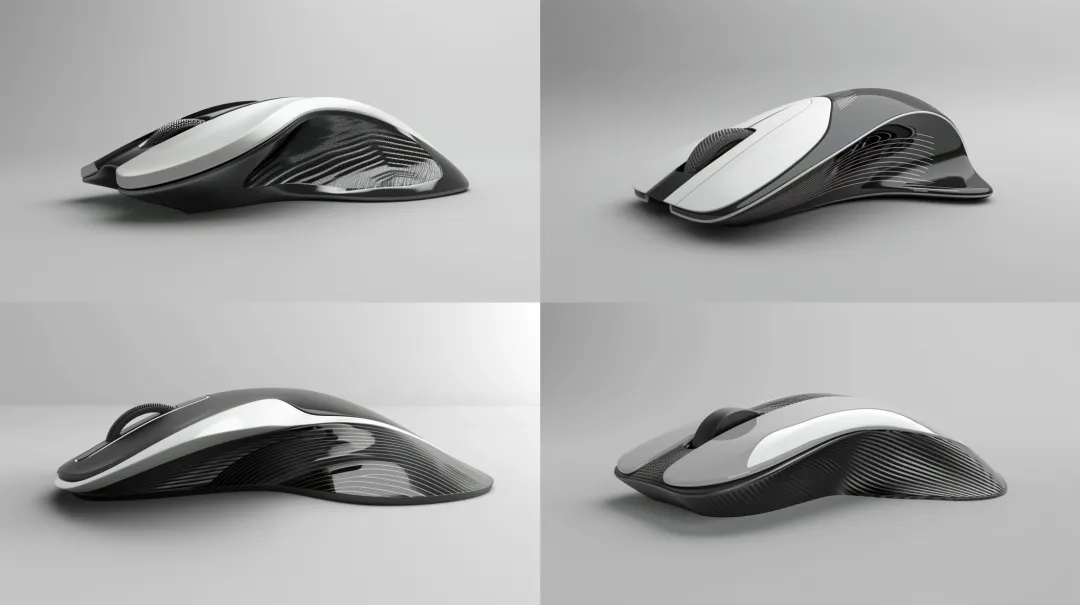

这里会假定一个主题，我们希望做一个扎哈风格的鼠标，让Midjourney帮我们发散。 MJ提示词：

computer mouse modern zaha hadid style realistic product design,Surface made of fabric,Minimalist and modern --ar 16:9 --v 6.0 --style raw

发现第三张不错，就进一步基于此方向进行发散。 MJ会继续给出相近风格的造型。

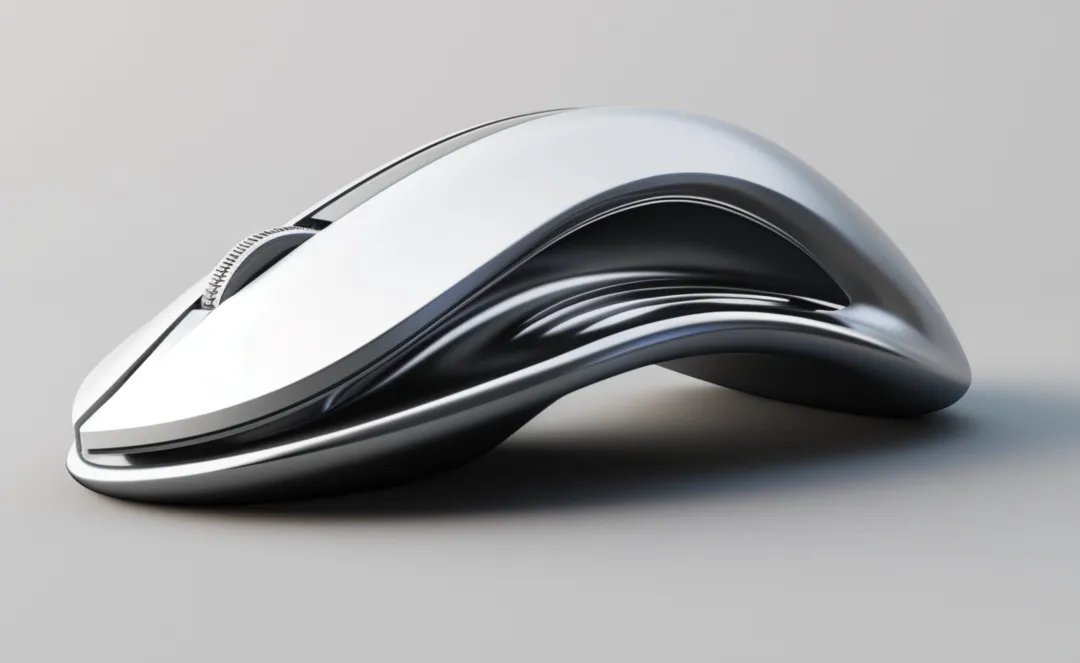

几个一定步骤的抽卡，我们最终锁定以下造型。

这个造型，技能满足一定的功能性：

• 符合人机工学的握感
• 两端接触地面，降低鼠标跟桌面的摩擦力 在美学上：
• 扎哈建筑风格
• 有机曲线造型

对概念进行结构分析

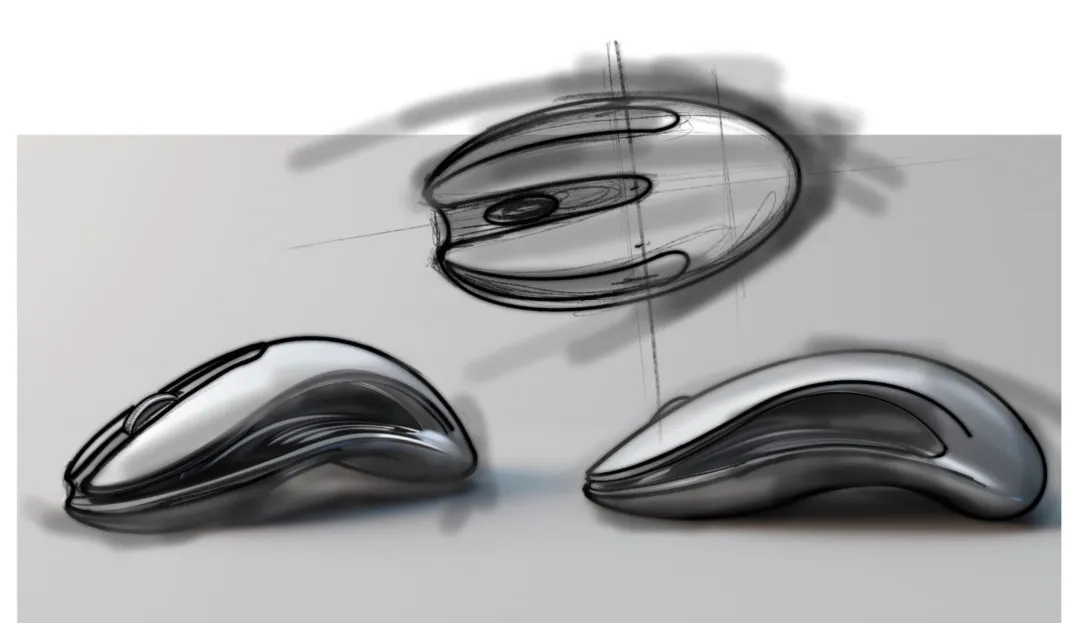

由于MJ只能输出一张视图，所以需要设计师手动构思后面的造型了，这是初步的草图。

初步描绘了几个视图的关系，虽然最后不一定完全符合这种关系，但是这样的分析有助于后面的建模。

进一步构思

AI虽然给出了大体造型，但是要更体现现代感和未来感，我决定把这个鼠标做成触摸方式，造型会更趋于整体，曲面会更流畅。

Blender处理

建模过程

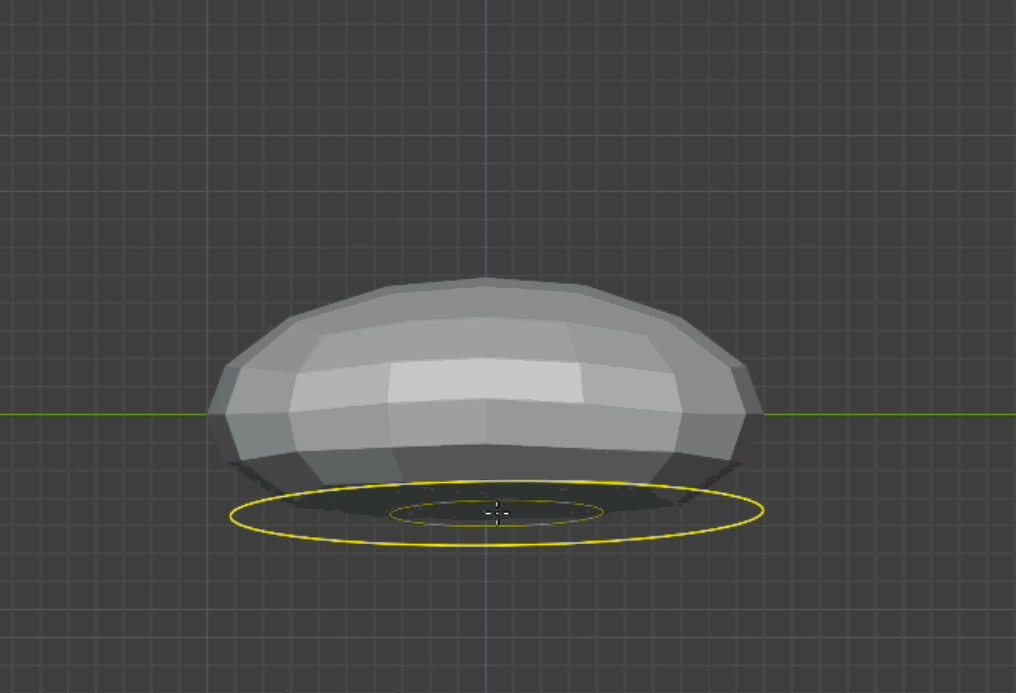

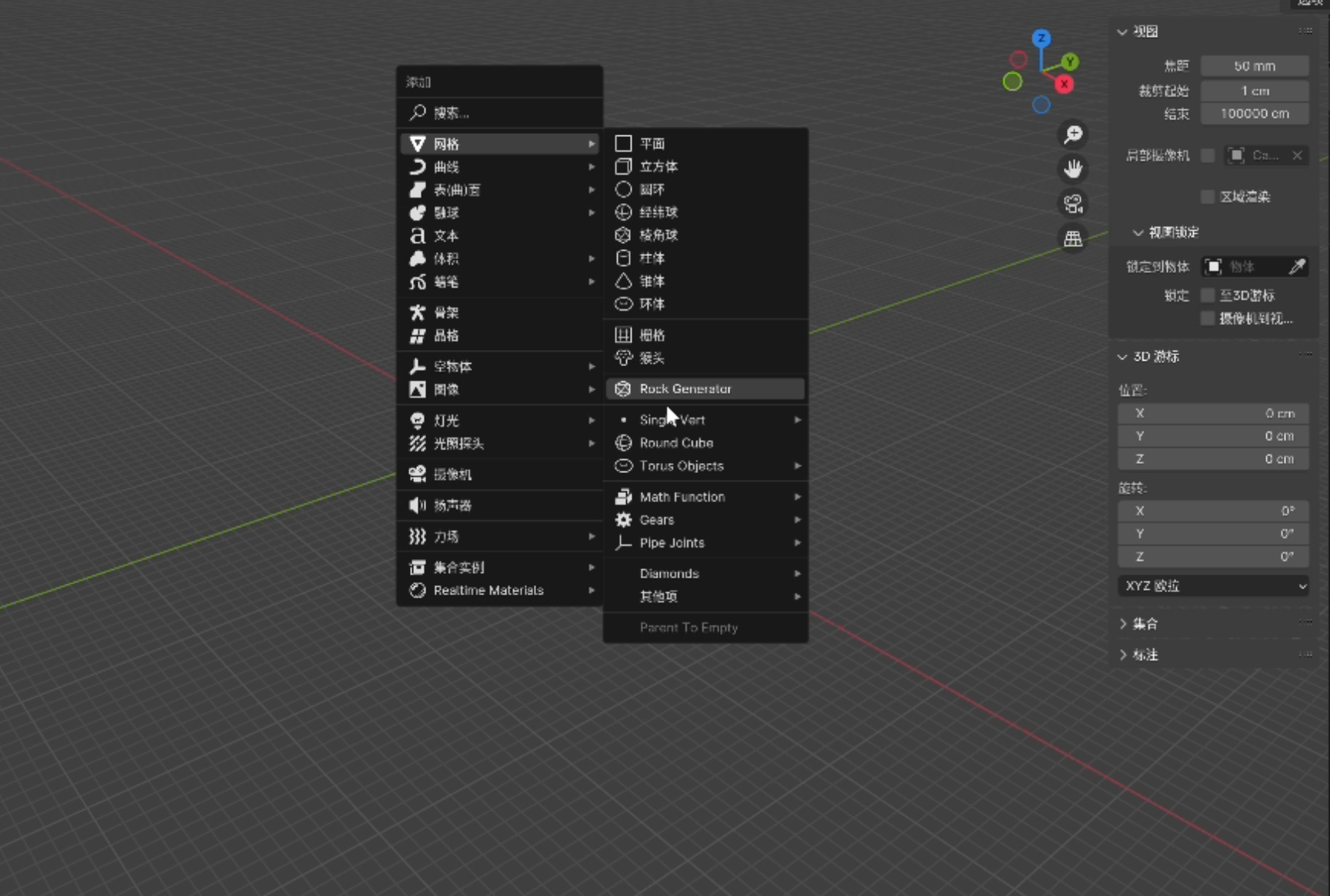

对于概念设计，我们使用当红炸子鸡Blender，其最大的优势在于免费！全流程。使用Polygon建模方式，对于这种鼠标曲面是最合适不过了，当然精度比起Alias、Rhino等专业工业设计软件，还是不够的。不过作为前期的探索和造型设计，Blender已经足够了。 以下是过程截图。 先建一个 Round Cube：

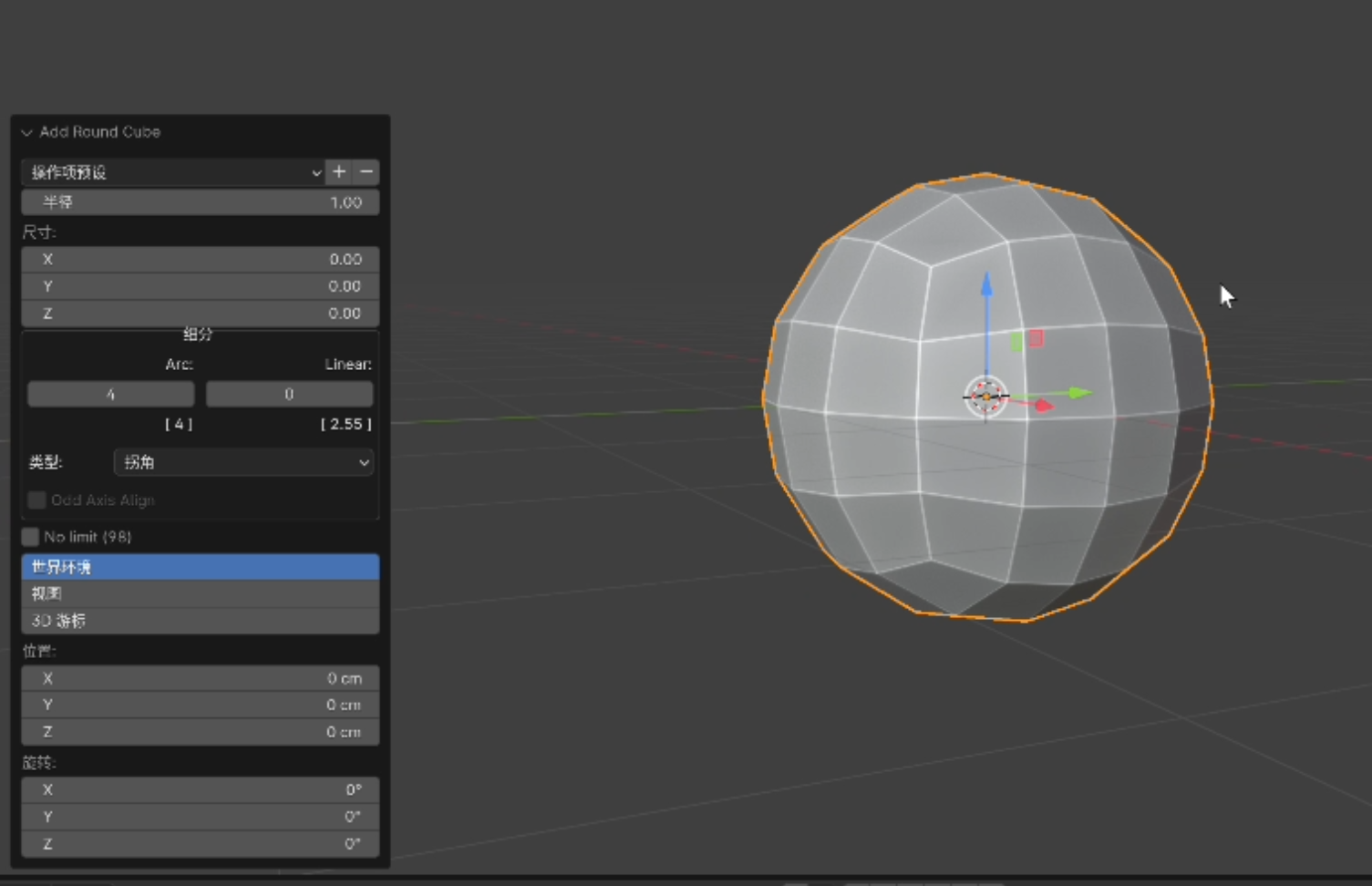

分段数为4，其他默认。

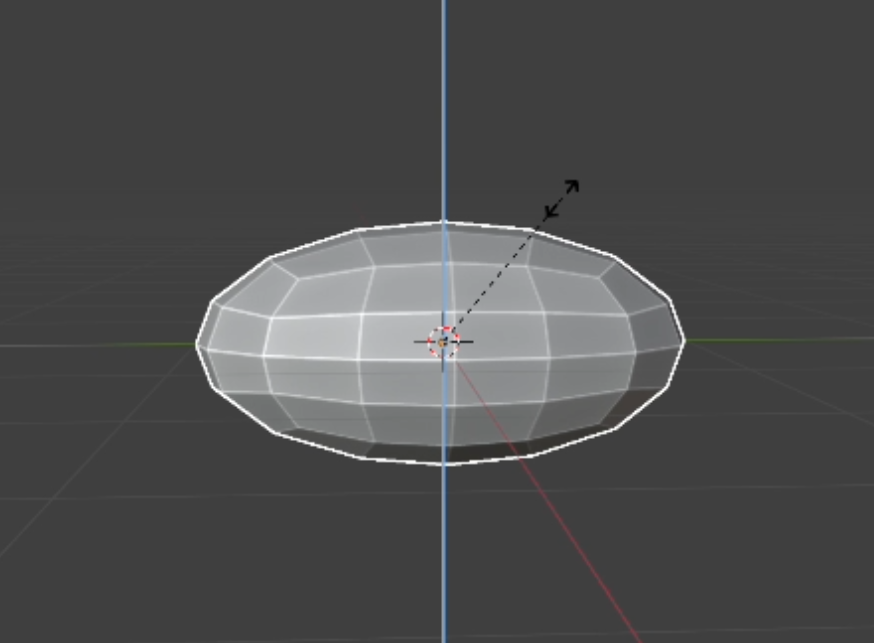

使用缩放工具，大致缩放以下比例。

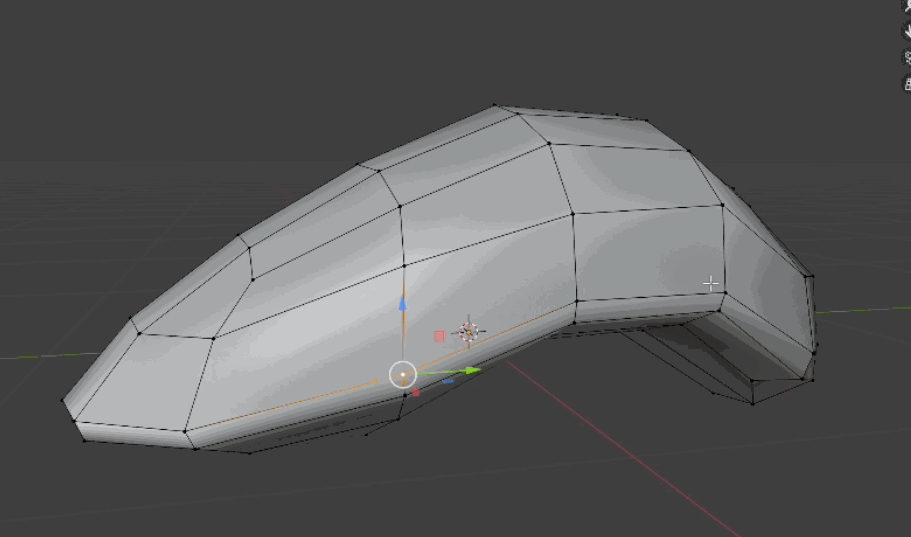

切换到雕刻模式，使用抓取工具，在各个视图，对造型就行处理。

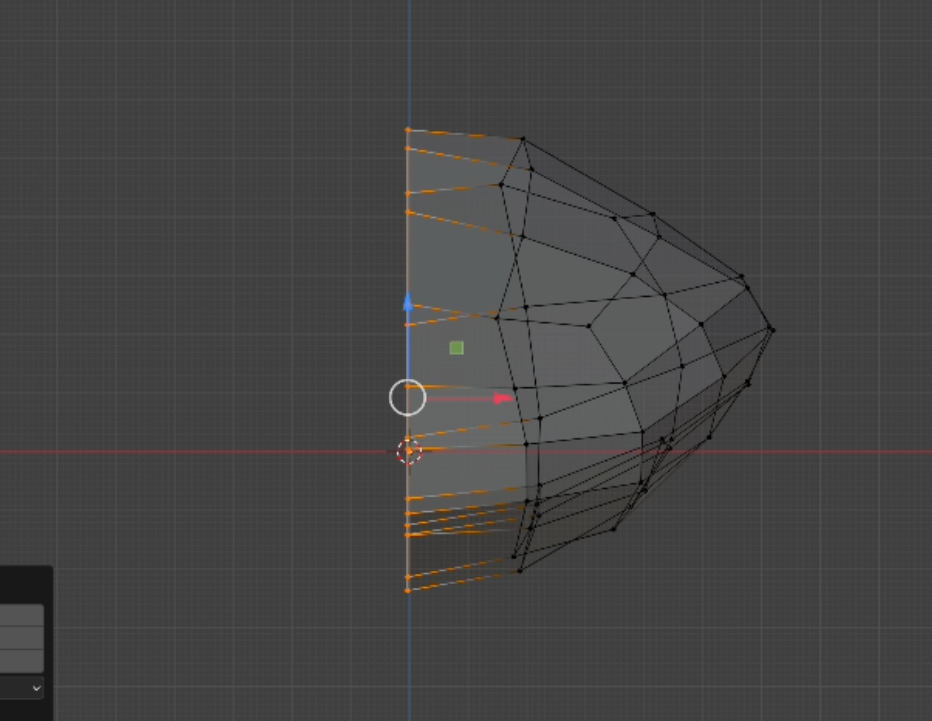

造型差不多的时候，切换到布局模式，把模型切一半，另一半则使用镜像修改器，对称过来。

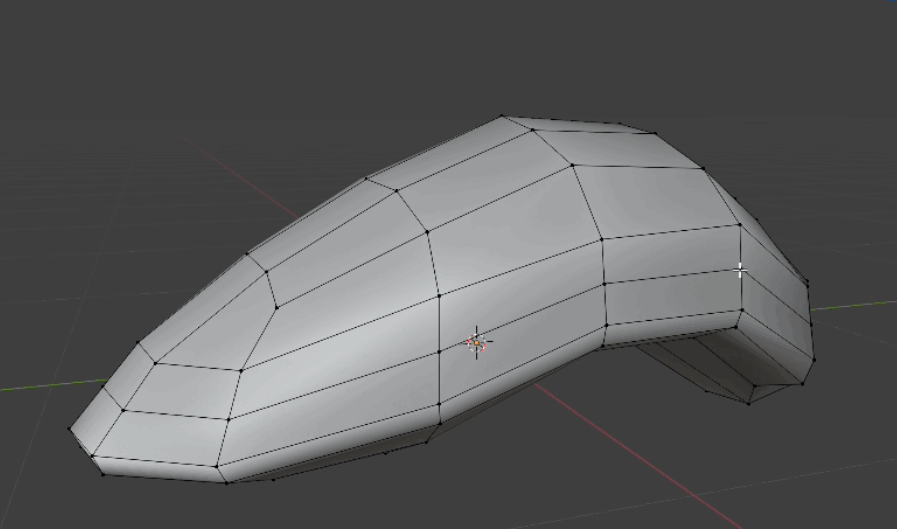

然后再添加细分修改器，得到以下大形体。

这个过程需要反复调整，看着面的质量来调。

接下来ctrl+R环切一条控制线，并拉出凹下去的造型。

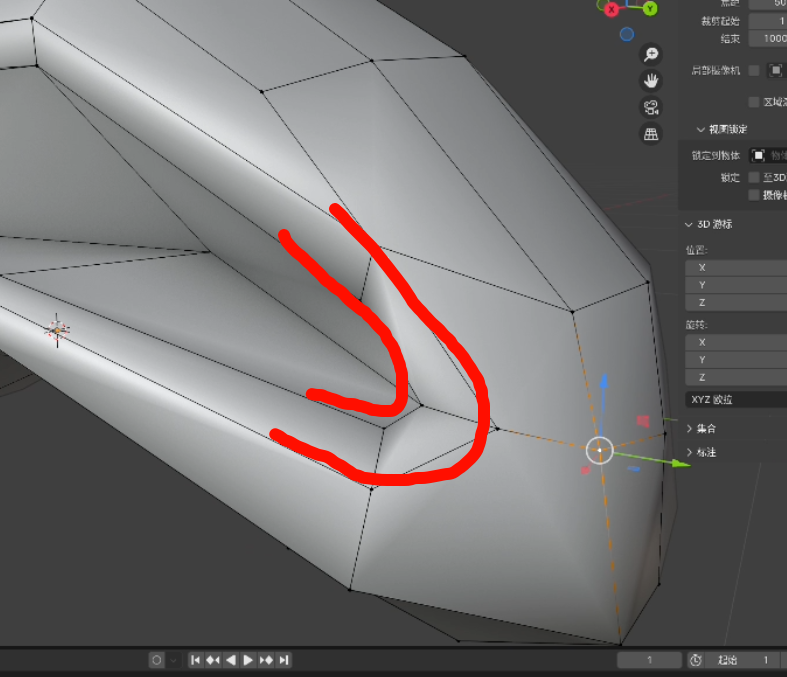

需要注意的是，这里要用K线工具，把线卡成这样子，曲面才会圆滑。

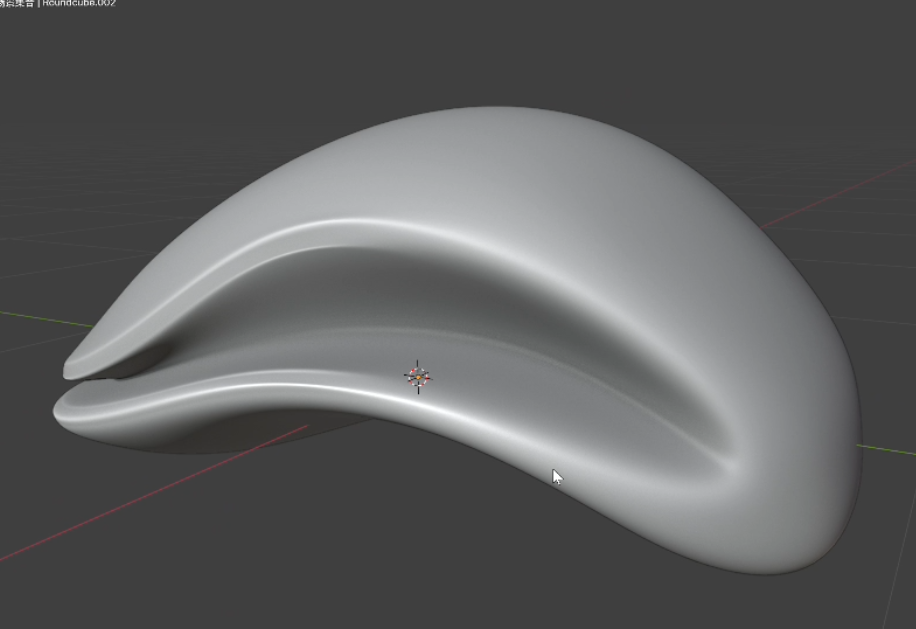

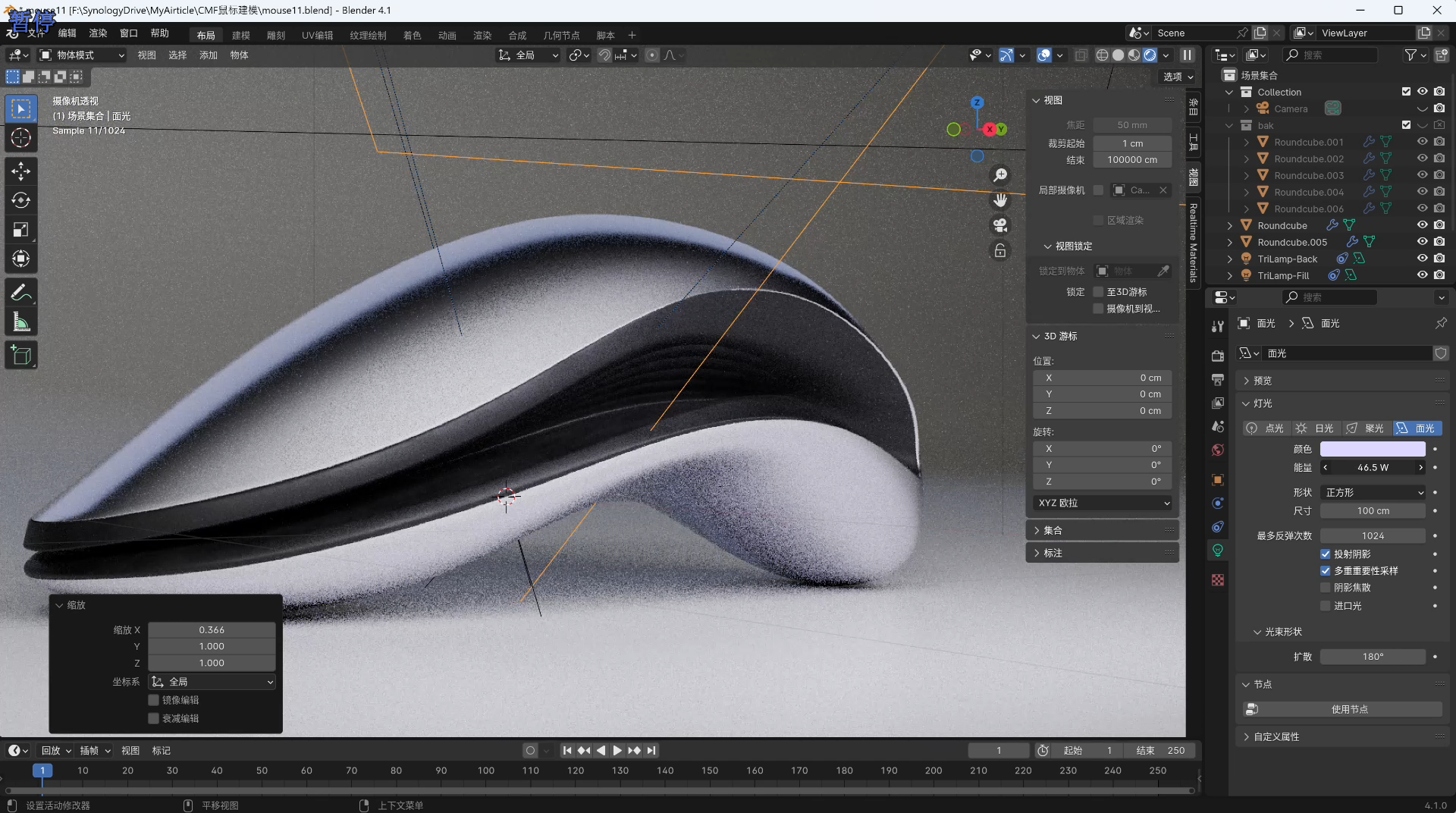

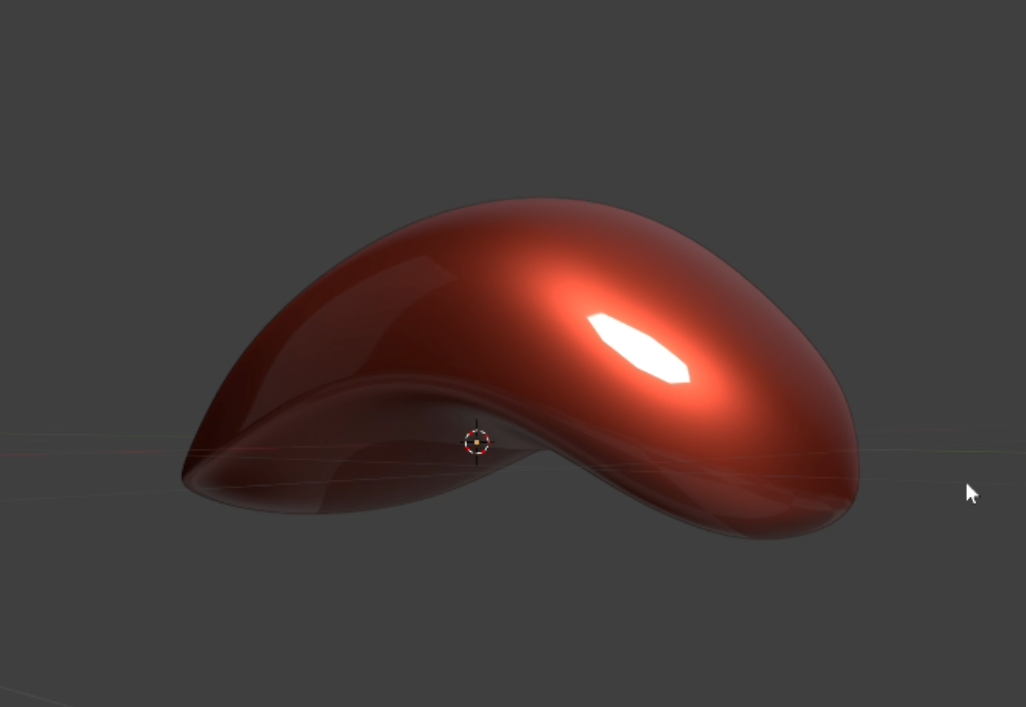

经过反复调整，我们得到以下造型。

然后把中间部分选中，并按P键拆分出来。

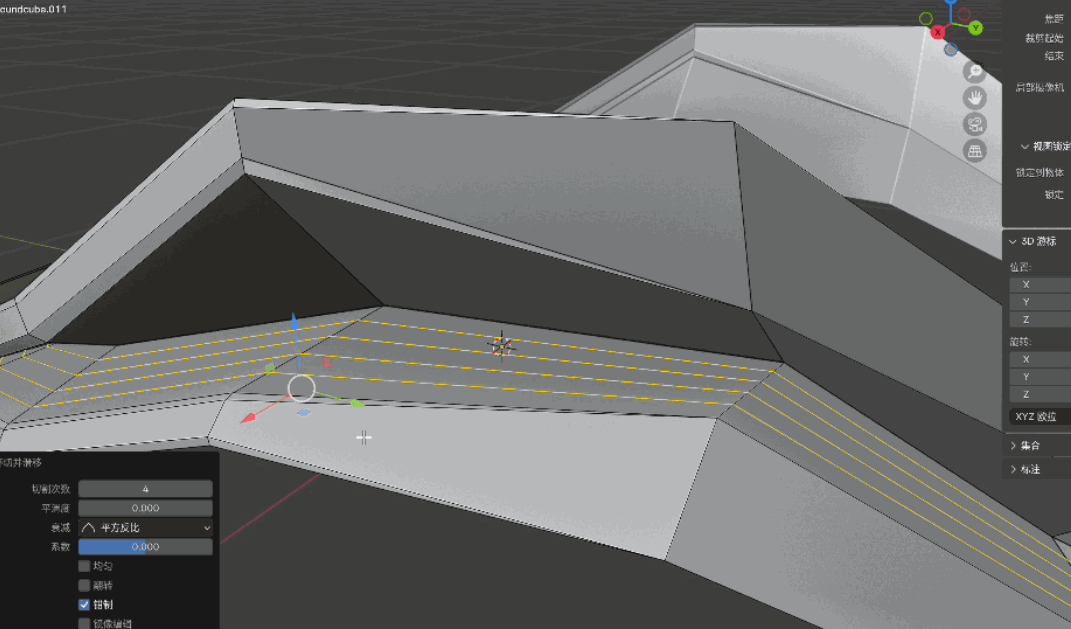

接下来做渐消面细节。 按/键，只显示中间部分，环切出4条线，然后使用倒角工具Ctrl+B，再对线条进行倒角，拉动一侧的线，往下，做出凹造型。

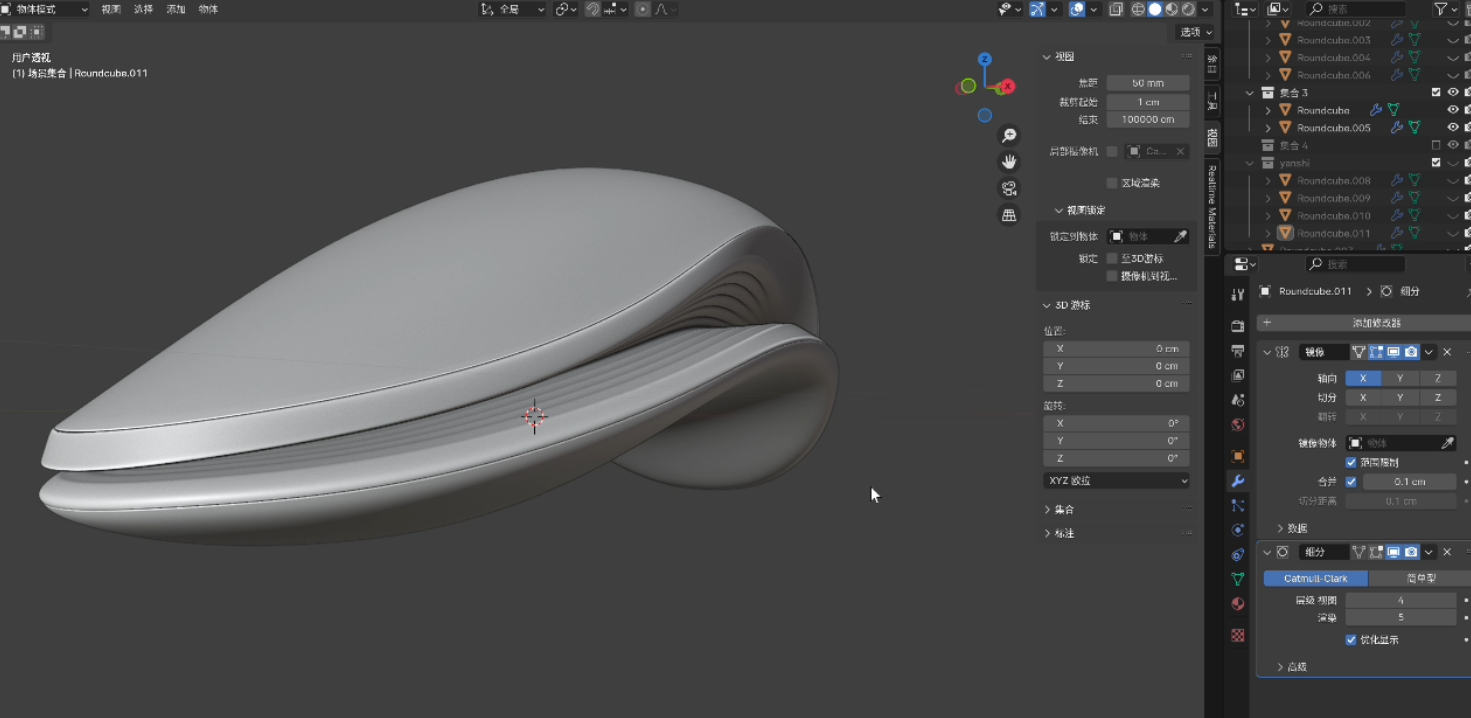

然后对面进行添加实体化和倒角修改器，那么整体造型就基本完成了。

灯光设置

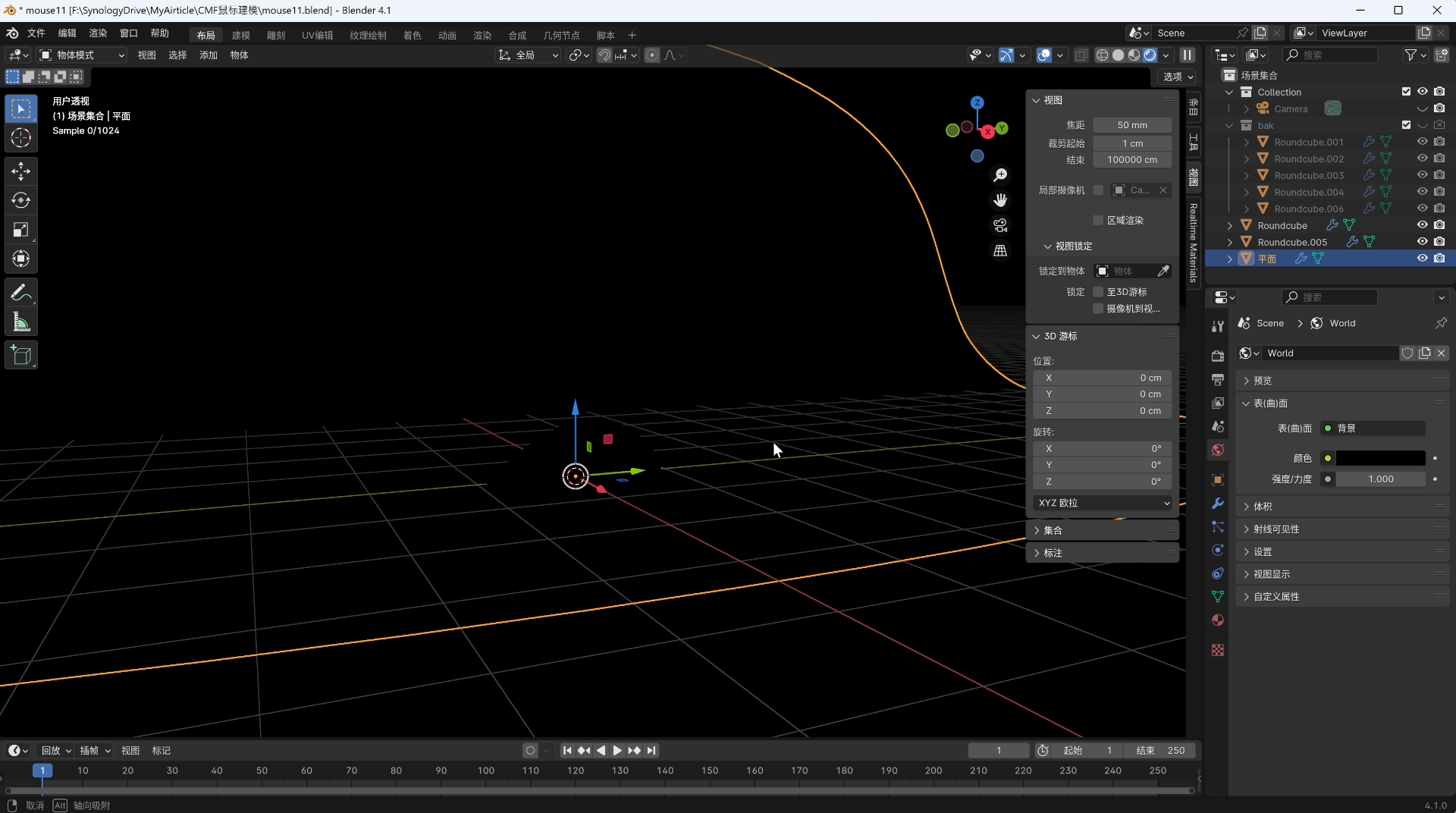

先将场景设置为纯黑。

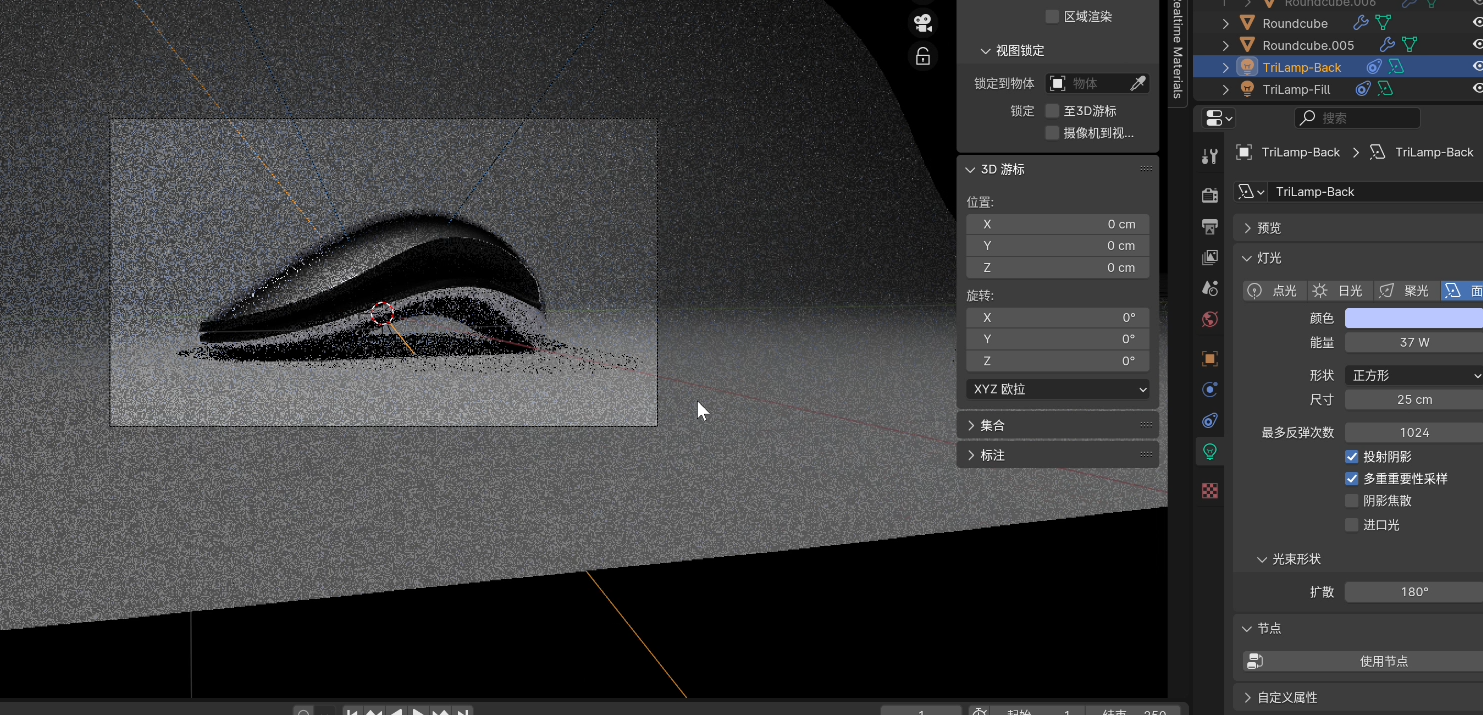

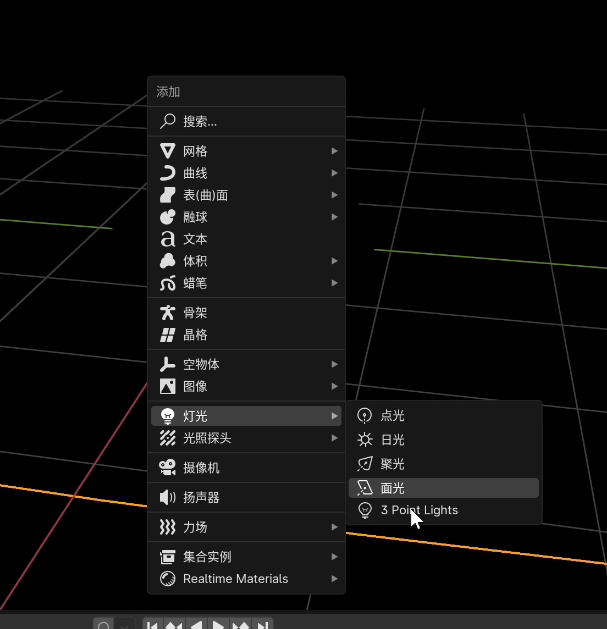

添加一个三点灯。

调整几个灯的亮度和色相，

给暗部补个光。

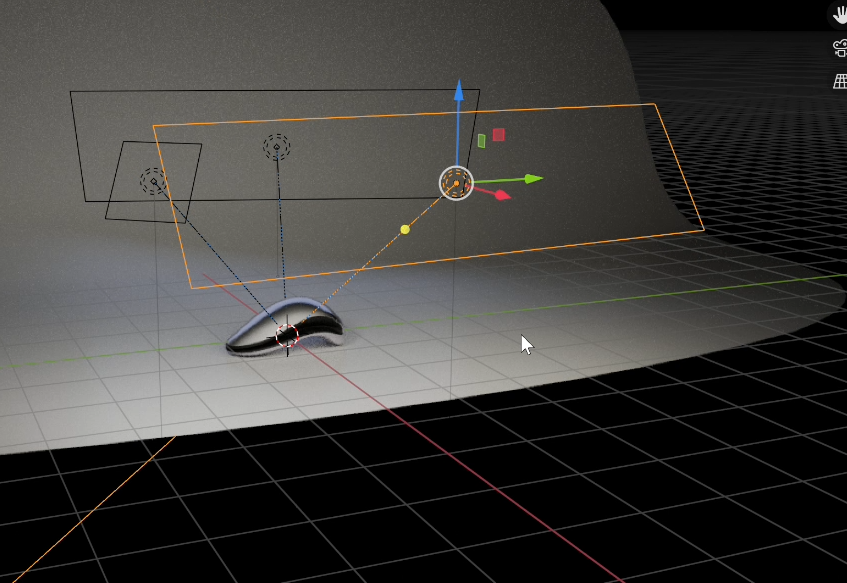

得到了均匀的灯光布置。这时候，可以忽略背景和地板，我们目的是看清楚模型的整体光线关系。

材质设置

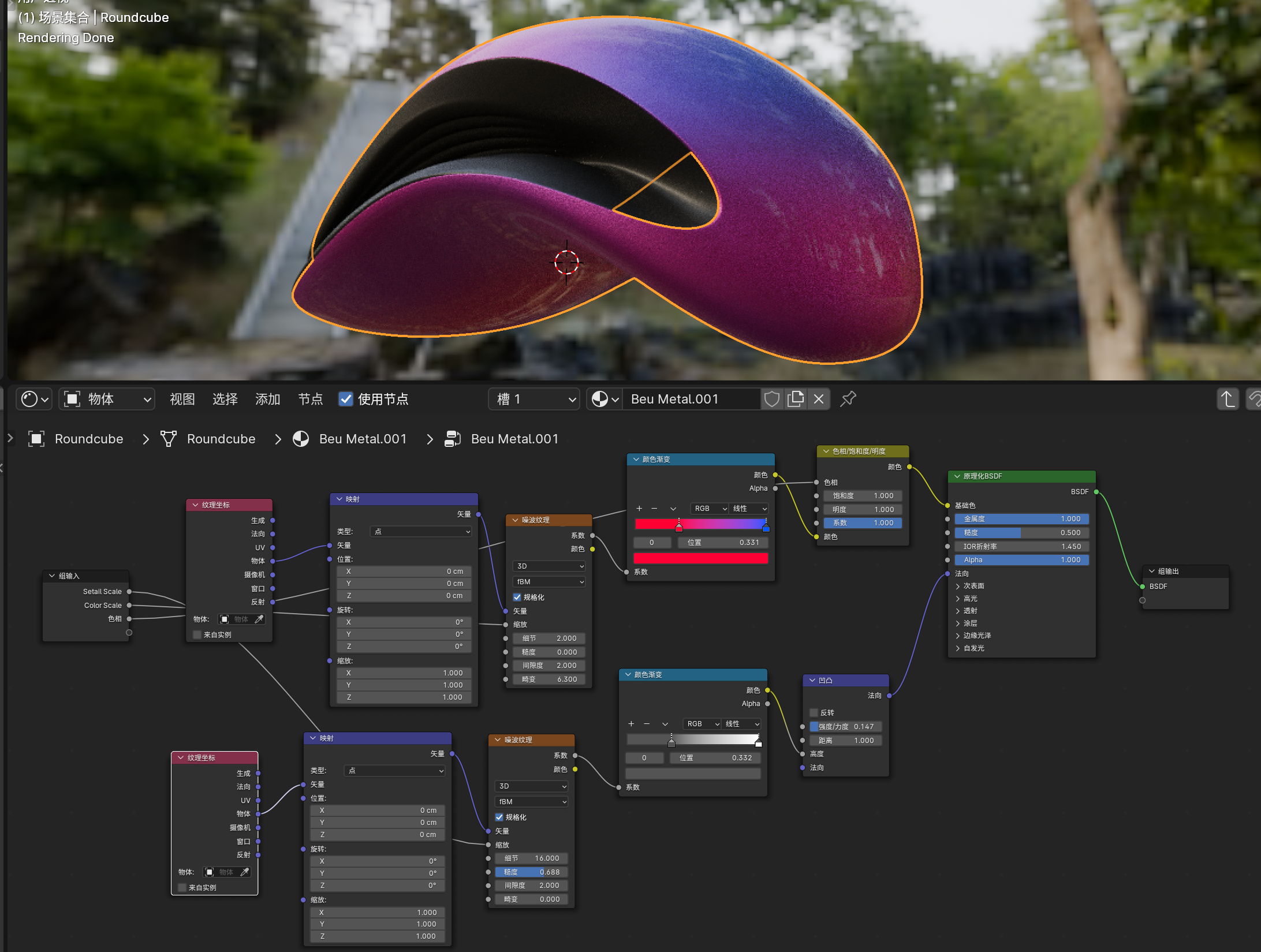

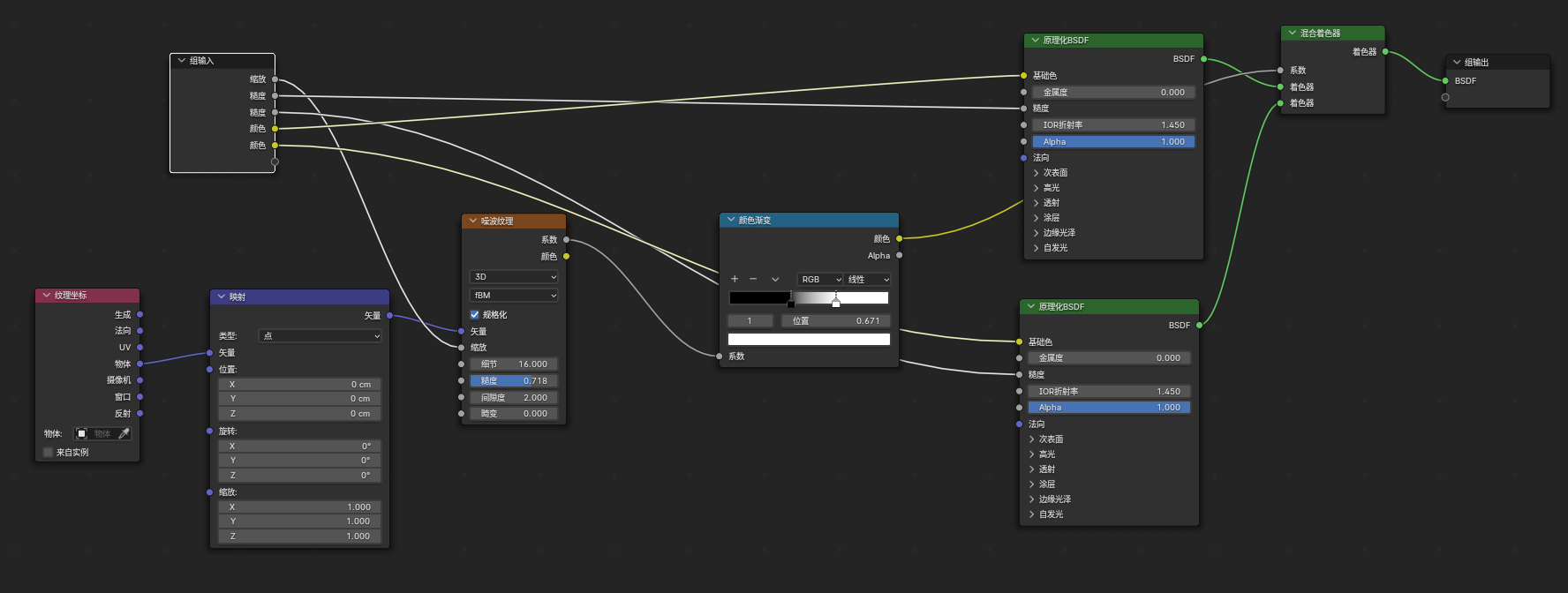

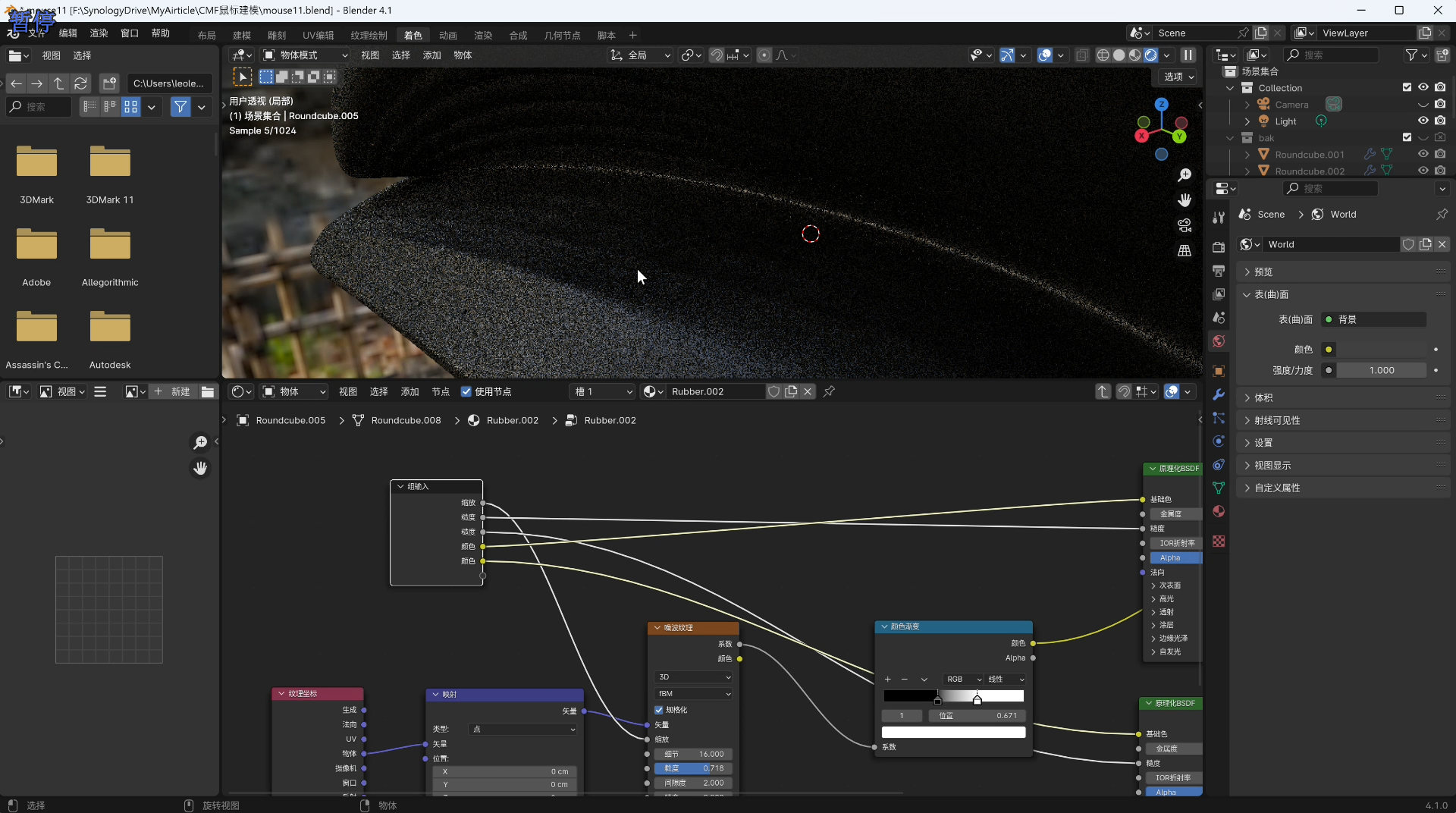

中间部分，使用两个混合材质。把噪波和渐变加上。

壳体的渐变也是一个混合材质。

渲染出图

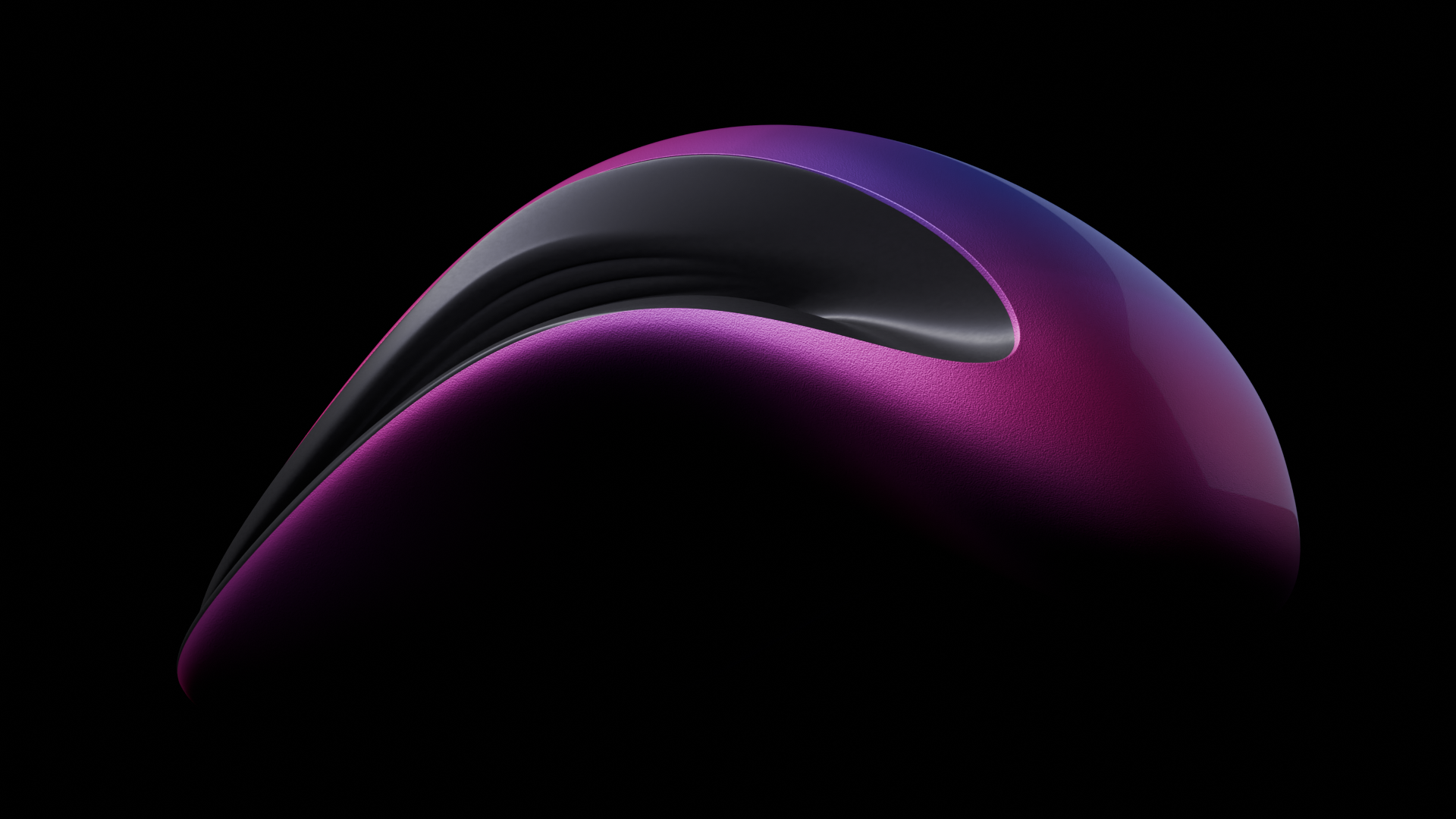

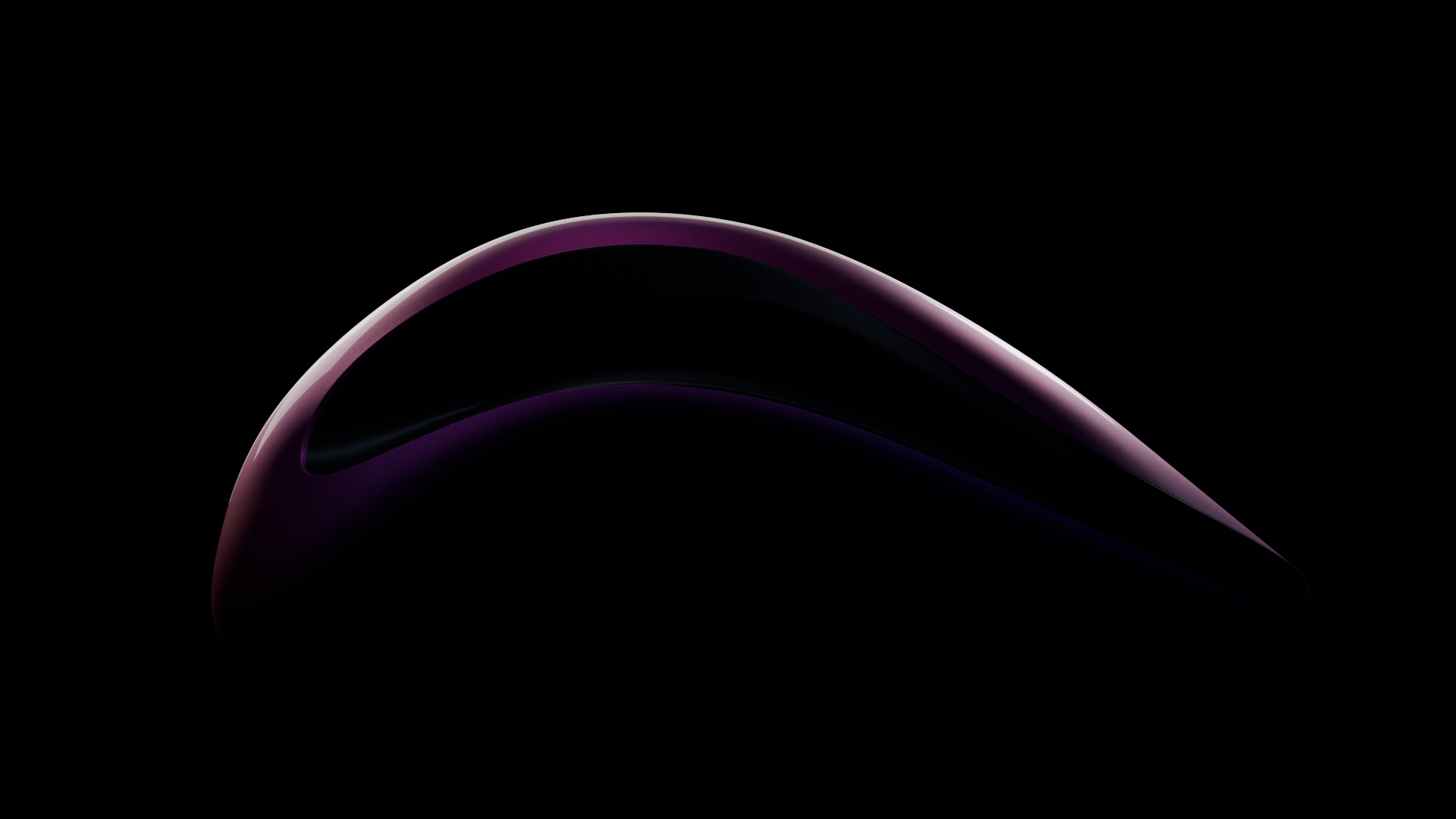

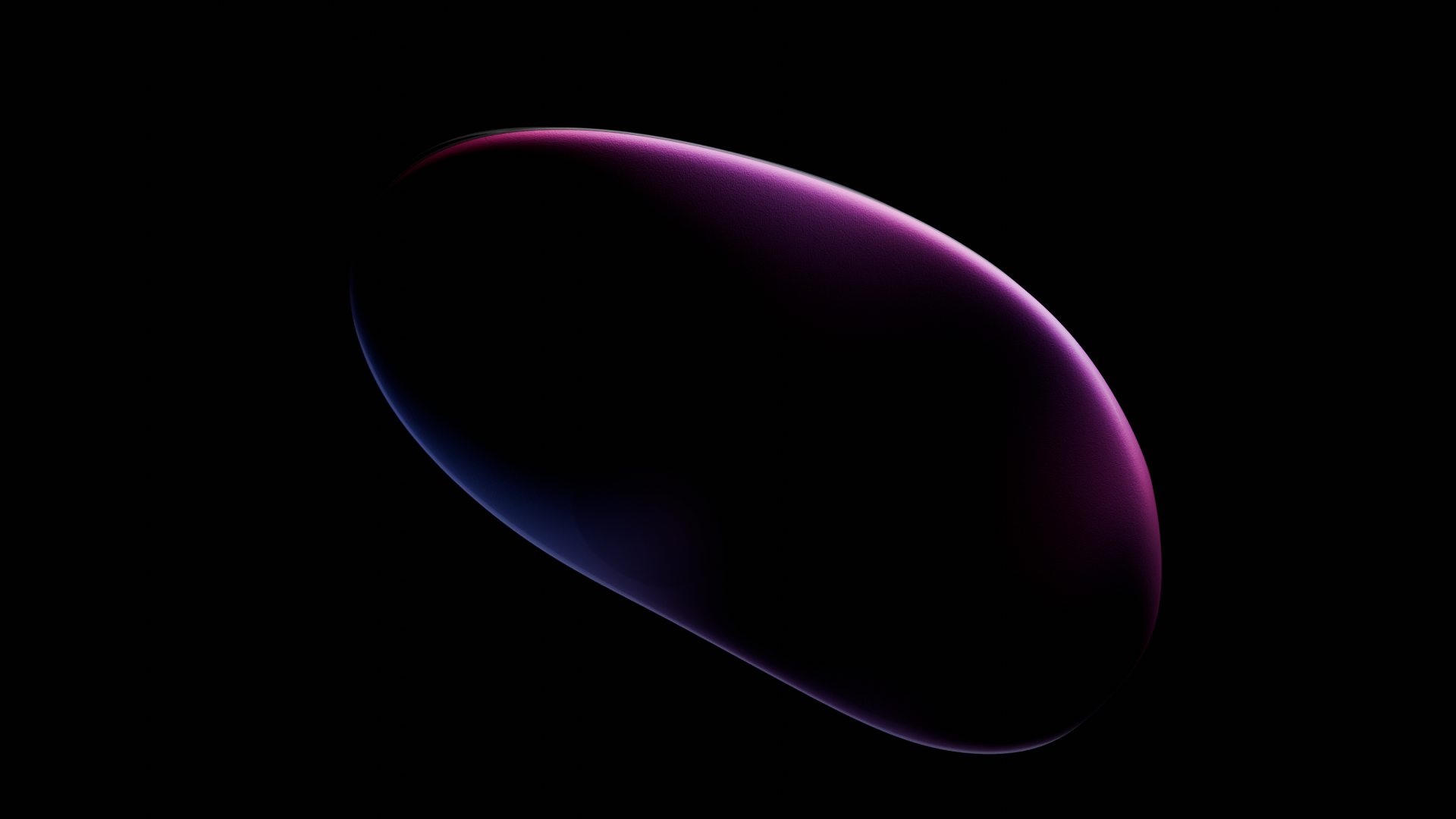

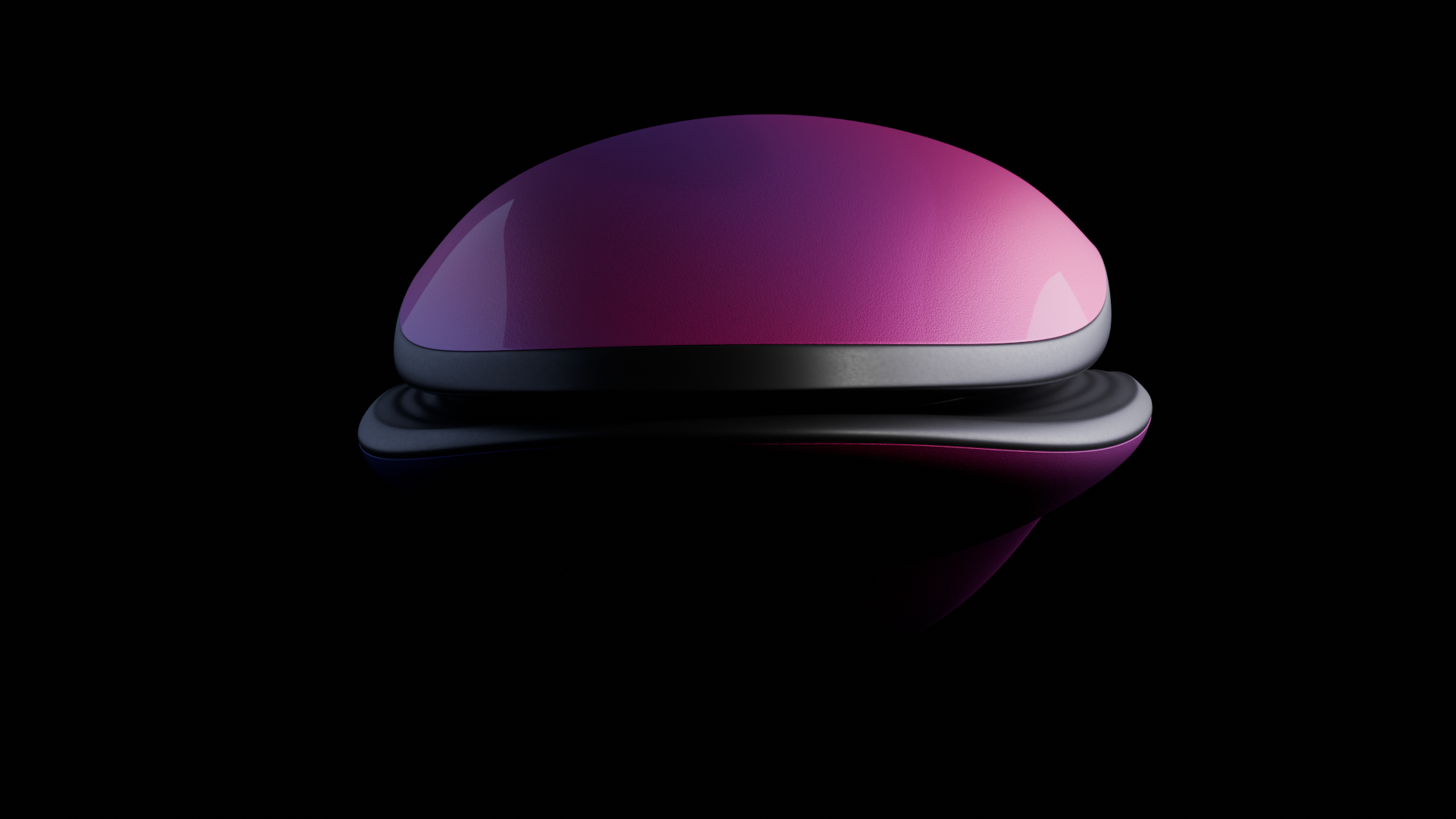

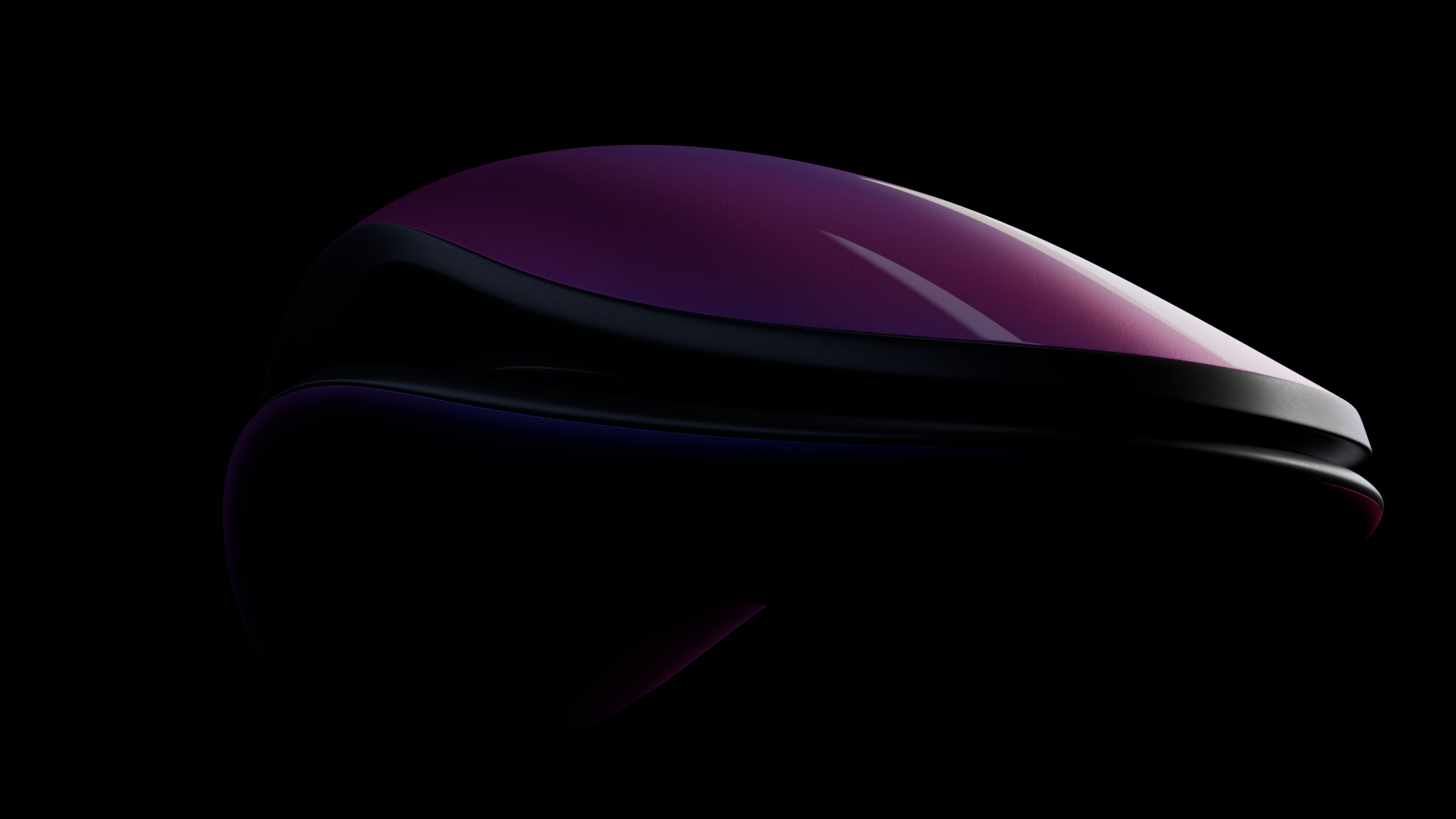

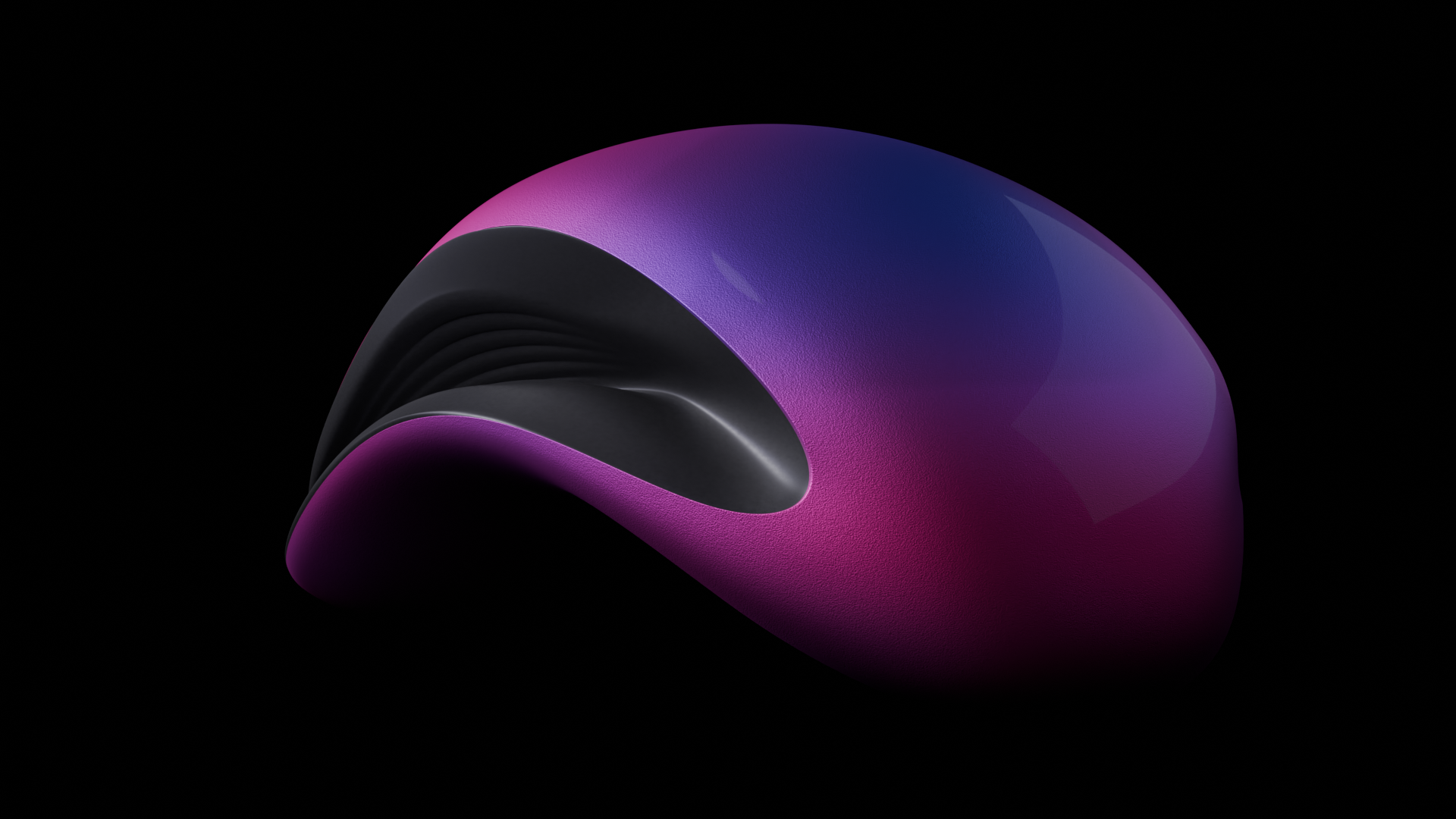

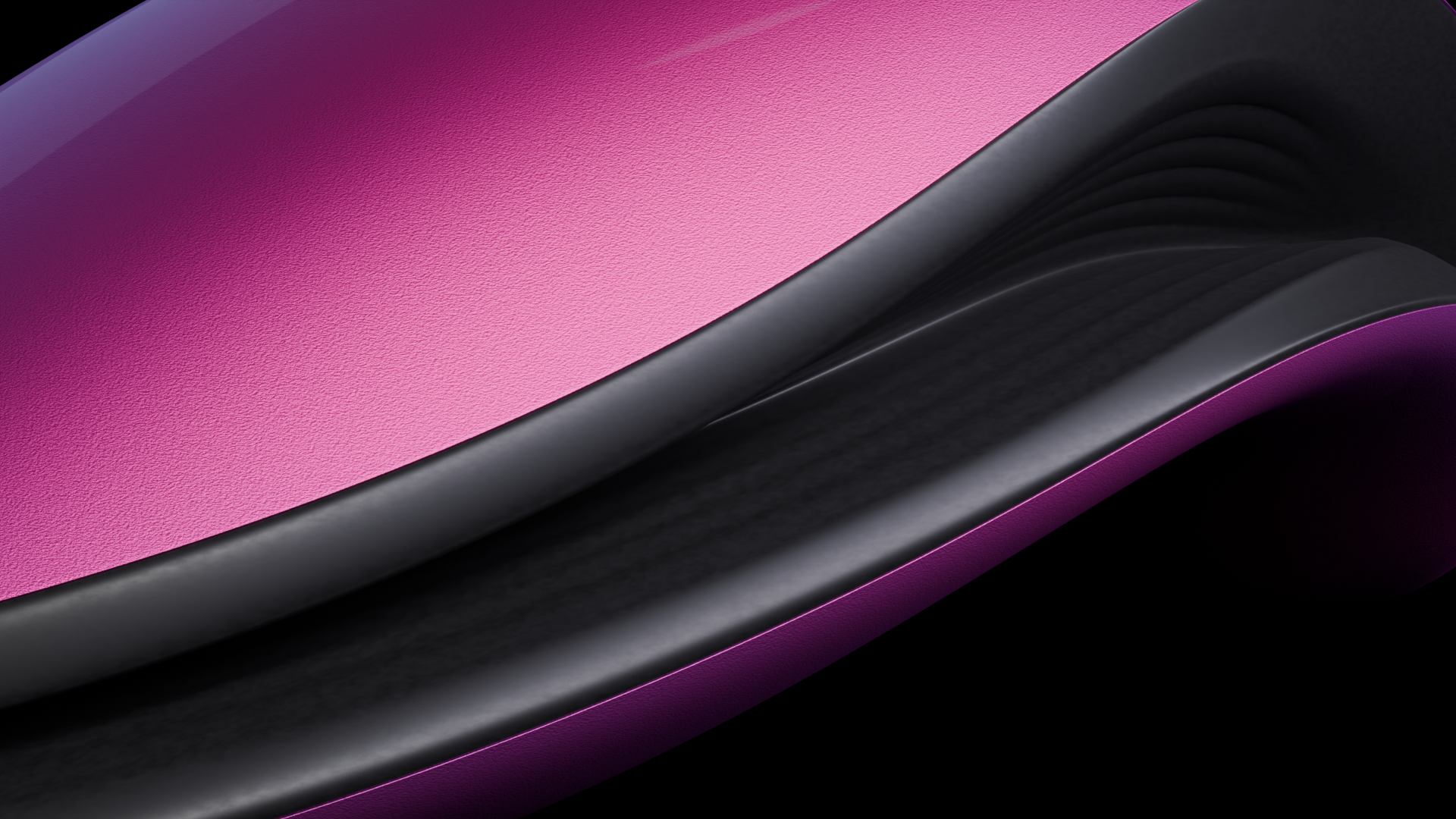

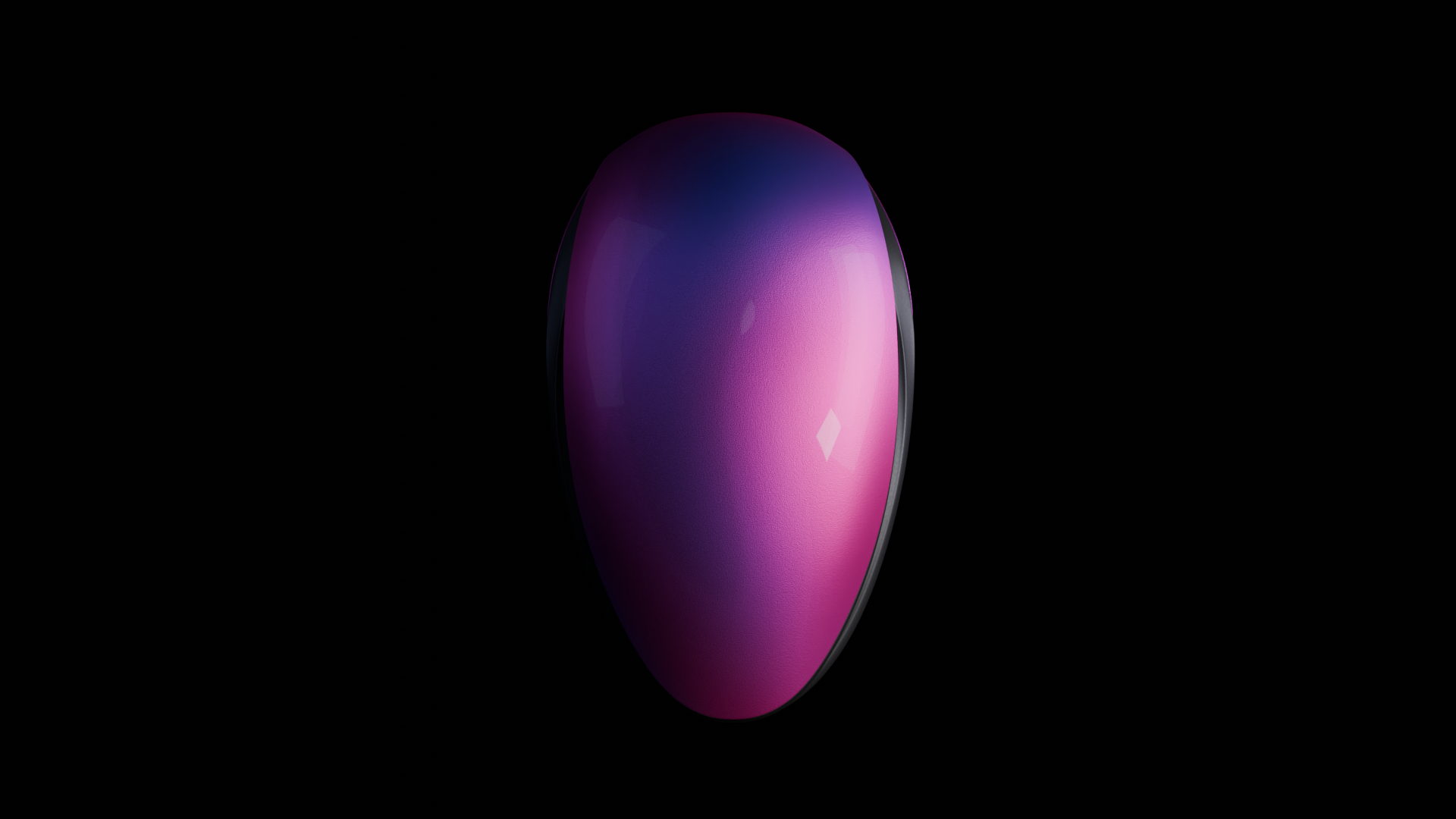

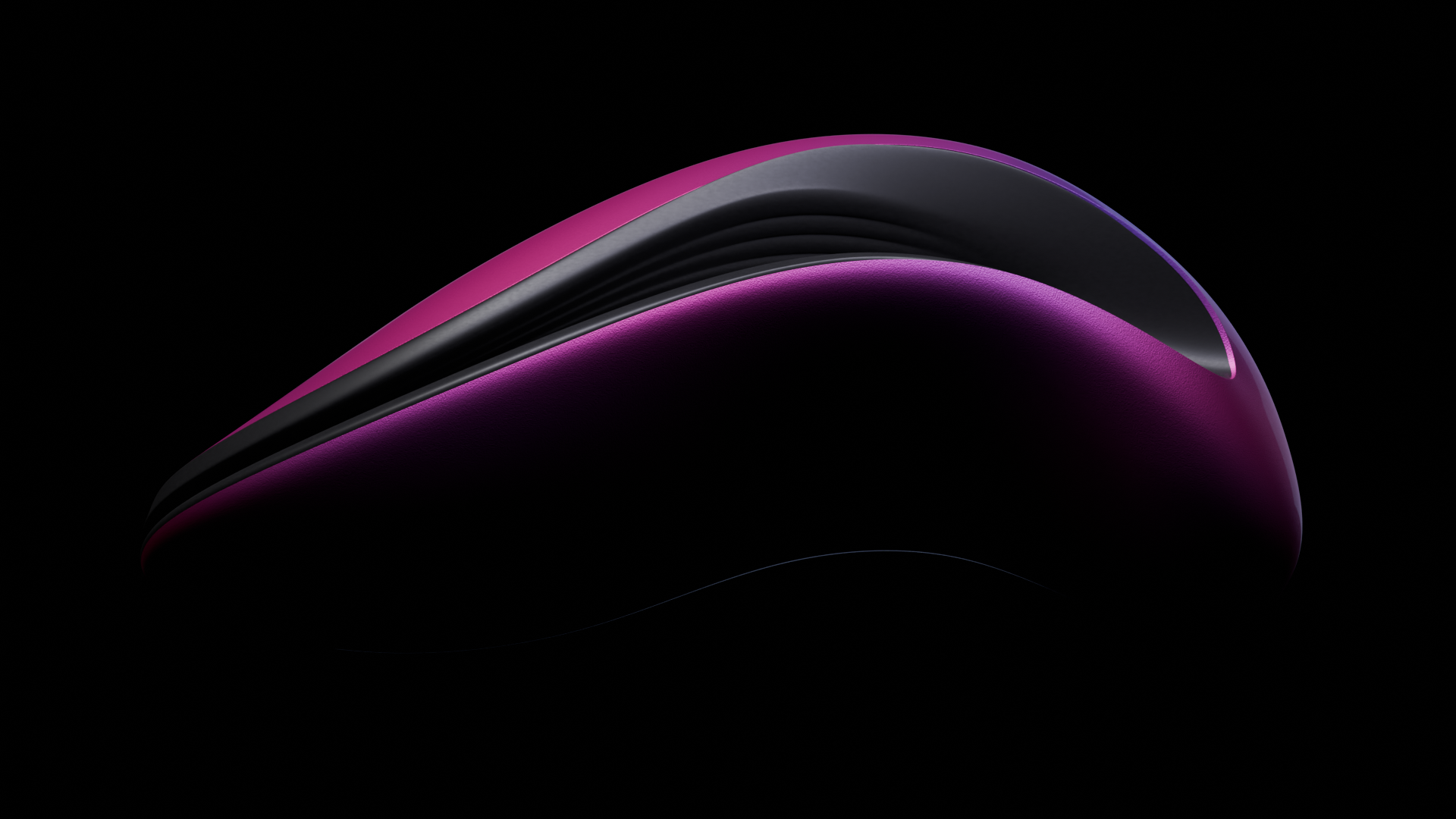

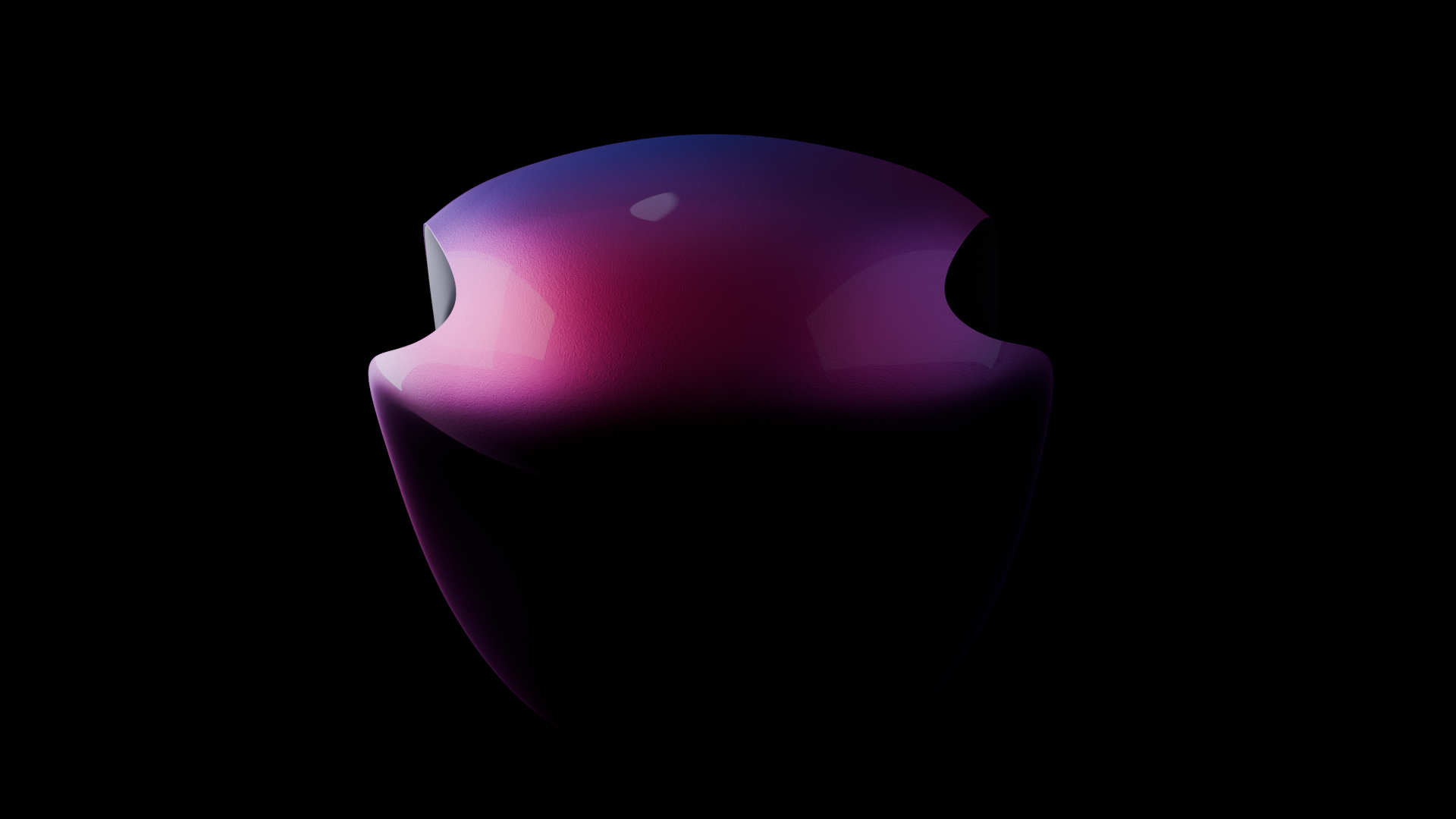

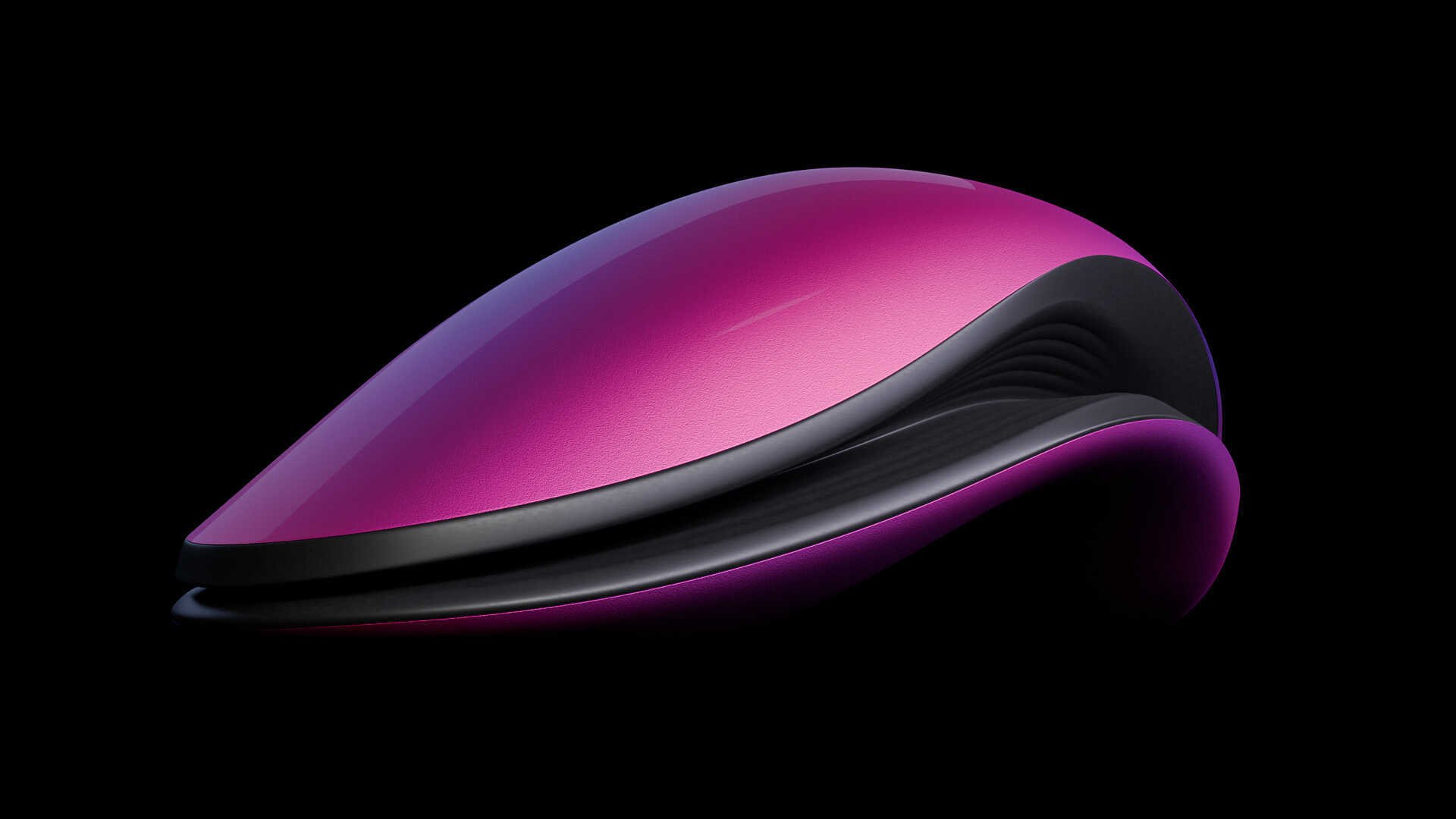

渲染选择cycle，设置分辨率，就可以出图了。 以下是直出的效果，为了表现质感，我把背景去掉了，显得有调性一点。

好了，关于的分享介绍就到这里，有什么疑问或者问题，可以留言交流哦~ 关注我公众号（设计小站）：sjxz00，获取更多AI辅助设计和设计灵感趋势。
